(二)资料整理：
　　　1.把测定资料按上面的计算公式进行计算。
　　　各级荷载下对应的回弹变形值fi取试件两侧所测回弹变形值平均数。破坏强度及材料模量值取该组三个平行试件的平均值，但相对误差不得超过15％，超过者不得参加平均，此时，若改用其中两个平行试件的平均值时，其相对误差不得超过7％，超过时该组试验舍弃。
　　　2.用每个试件计算的σi和i的值。在角坐标系内绘制σ－ 关系图。为了较准确地寻找σi和的关系，也可将坐标原点平移到第一个测点进行资料整理，绘制σ----—ε关系图。
　　　3.根据σ-的关系，材料回弹模量按下面的方法取值：
　　　(1)如果σ-δ为直线关系时，以该直线的斜率来表示该试件的回弹模量值(如图4—4a)材料的代表回弹模量按第　　　1点说明取用。
　　　(2)如果σ-为曲线关系时，以0.5P时的σ-之割线斜率为该试件代表模量值(如图4—4b)；按第1点说明取三个试件0.5P时的平均模量值为该材料的代表回弹模量值。
　　　(3)无论直线或曲线关系，图解时应尽量通过原点，如果在σ轴上产生截距(正或负)，按关系误差处理，应当予以扣除，其具体计算方法为：

或（MPa）

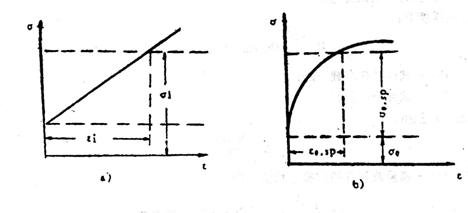

一相当于荷载为0.5P级时的应力值(kg／cm2)或(MPa) 一相当于荷载应力时产生的应变值。 图4-4 模量计算图式示意图
